Wasserkühlung für >3GHz Xeons

[wuggu@work]

Hallo zusammen,

nachdem mein System bis auf die Kühlleistung schon genau dem entspricht was ich gerne hätte, möchte ich nach reichhaltiger Recherche doch eine Wasserkühlung in Betracht ziehen (ein wenig gesunde Inkonsequenz schadet nie). Ich möchte damit 2 Xeons 3,06 GHz kühlen, d.h. in meinem Fall sind die Anforderungen an die Lösung wie folgt gestaffelt (von sehr wichtig bis weniger wichtig:

1. Sicherheit (das System muss unbeaufsichtigt 7x24h laufen können, auch wenn es das nicht tut)

2. Kühlleistung (Prozessoren sollten im Idle - Betrieb zwischen 30 und maximal 35°C schwanken, unter Volllast möglichst unter 50°C)

3. Montierbarkeit (ich möchte das Teil möglichst einfach montieren können, also keine Bastel - Lösungen)

4. Geräuschpegel (das System sollte möglichst leise sein, geräuschlos ist nicht notwendig, aber auch keine 60db Turbine)

5. Größe (der Rechner wird eigentlich nie transportiert, ein Transport sollte jedoch möglichst ohne Demontage möglich sein)

6. Preis (ist nicht so wichtig, aber unter 400€ sollte das Ganze machbar sein, alles darüber ist zu teuer)

Danke schonmal für jeden Vorschlag!

Ach ja: Die Chipsatz-Belüftung übernehmen weiterhin 2x120mm Enermax Lüfter.

gruß
w@w



[Anarchy]

Also bevor ich losleger wäre es gut zu wissen was für nen Tower du gerade hast ...



[Kasn]

was für ein gehäuse hast du denn, ist für die auswahl des radiators nützlich zu wissen!

ich würde prinzipiell zu zwei Cape Corp Kühler für die CPUs, einen Cape Ausgleichbehälter sowie die Innovatek HPPS Pumpe raten. Radi ist von deinem Gehäuse abhängig. Das alles mit 10/8mm Schraubverschlüssen verbinden!

Montage ist soweit relativ simpel, für die CPUs musst halt das Board rausnehmen, für Radiatoren gibt es externe Halterungen die überhaupt keine Montage benötigen!



[Bonzo]

Hallo zusammen,

nachdem mein System bis auf die Kühlleistung schon genau dem entspricht was ich gerne hätte, möchte ich nach reichhaltiger Recherche doch eine Wasserkühlung in Betracht ziehen (ein wenig gesunde Inkonsequenz schadet nie). Ich möchte damit 2 Xeons 3,06 GHz kühlen, d.h. in meinem Fall sind die Anforderungen an die Lösung wie folgt gestaffelt (von sehr wichtig bis weniger wichtig:

1. Sicherheit (das System muss unbeaufsichtigt 7x24h laufen können, auch wenn es das nicht tut)

2. Kühlleistung (Prozessoren sollten im Idle - Betrieb zwischen 30 und maximal 35°C schwanken, unter Volllast möglichst unter 50°C)

3. Montierbarkeit (ich möchte das Teil möglichst einfach montieren können, also keine Bastel - Lösungen)

4. Geräuschpegel (das System sollte möglichst leise sein, geräuschlos ist nicht notwendig, aber auch keine 60db Turbine)

5. Größe (der Rechner wird eigentlich nie transportiert, ein Transport sollte jedoch möglichst ohne Demontage möglich sein)

6. Preis (ist nicht so wichtig, aber unter 400€ sollte das Ganze machbar sein, alles darüber ist zu teuer)

Danke schonmal für jeden Vorschlag!

Ach ja: Die Chipsatz-Belüftung übernehmen weiterhin 2x120mm Enermax Lüfter.

gruß
w@w

sorry für ot, aber du kühlst die nb mit 2 120mm lüftern??????



[wuggu@work]

Also bevor ich losleger wäre es gut zu wissen was für nen Tower du gerade hast ...

Hallo,

gar keinen Tower. Ich habe einen Yeong Yang Cube YY0420 (den großen). Vorne 2x120mm, hinten 1x120 (hinten den Laufwerken) und 1x92mm Lüfter. Auflagefläche oben beträgt das doppelte eines Chieftec Gehäuses.

gruß
wuggu



[wuggu@work]

sorry für ot, aber du kühlst die nb mit 2 120mm lüftern??????

Hallo,

ja, beim YeongYang Cube blasen auf der Mainboardseite 2 Stück 120mm Lüfter vorne hinein. Die sorgen für ordentlich Luftstrom auf dem Mainboard.



[Kasn]

Hallo,

gar keinen Tower. Ich habe einen Yeong Yang Cube YY0420 (den großen). Vorne 2x120mm, hinten 1x120 (hinten den Laufwerken) und 1x92mm Lüfter. Auflagefläche oben beträgt das doppelte eines Chieftec Gehäuses.

gruß
wuggu

dann gibt es keine probleme! würdest du am case rumsägen, oder wäre dir eine einfache lösung lieber?

Wenn du sägen willst, dann auf die laufwerksseite einen 360er Radiator und noch einen 120er über das NT einbauen oder noch einen 240er auf die Mainboardseite!
schaut dann so aus:

wenn nicht, dann 2 240er mit Halterungen oben drauf stellen!
sieht dann in etwas wo aus:



[Anarchy]

Wobei ein 360er scho ausreichen würde ...



[wuggu@work]

dann gibt es keine probleme! würdest du am case rumsägen, oder wäre dir eine einfache lösung lieber?

Wenn du sägen willst, dann auf die laufwerksseite einen 360er Radiator und noch einen 120er über das NT einbauen oder noch einen 240er auf die Mainboardseite!
schaut dann so aus:
wenn nicht, dann 2 240er mit Halterungen oben drauf stellen!
sieht dann in etwas wo aus:

Hallo,

naja, sieht zwar gut aus, aber das ist nicht so wichtig. Sägen möchte ich nicht, und ein großer Radiator sollte ausreichend dimensioniert werden.
Kannst du mir eine Stückliste zusammenstellen und ggf. noch eine Adresse nennen wo ich alles zusammen bekomme?
Gibt es noch irgendwas zu beachten bei der Lösung? Wie sind eigentlich so die Erfahrungswerte, ist die Wasserkühlung bei 2 CPUs nicht zu träge beim Starten? Oder ist das Bedenkenlos einzusetzen? Werden die beiden Kontakte in Reihe oder parallel an einen Kühler angeschlossen (bzw. welche Variante ist zu empfehlen)?

Sorry für die vielen Fragen, normalerweise würde ich selbst recherchieren, hab aber keen Zigg. Und das ist auch der Grund warum ich am liebsten in einer einmaligen 2 Stunden Aktion die Standard-Kühlung gegen eine Wasserkühlung austauschen wollte. Das Gehäuse selbst ist zu voll für eine In-case - Lösung...



[Anarchy]

Das mit der Liste kann ich scho machen ... aba erst in so zwei stunden denn jetzt gehts gerad nicht und burnout ist auch scho weg



[Anarchy]

Genau die wollt ich auch empfehlen

Ein guter shop wäre www.alphacool.de ...

Aber nicht den Radi



[Buttercreme]

ohh doch genau den !



[wuggu@work]

Das mit der Liste kann ich scho machen ... aba erst in so zwei stunden denn jetzt gehts gerad nicht und burnout ist auch scho weg

Hallo,

sieht ja schon gut aus, wäre dir für eine Liste dankbar. Sollte eben ausreichend für meine beiden Xeons dimensioniert werden.

gruß
w@w



[ZERO]

ich an deiner stelle würde das kaufen:

kühler: 2x Alphacool NexXxoS HP Pro Xeon = 2*40€

pumpe: inno hpps oder alphacool ap900 12v = ~70€

radiator: würd ich mir was in der größe eines mora gc kaufen = 150€
nur musst du dir dann eine halterung bauen, weil der darf nicht direkt am gehäuse aufliegen...kommt kein luftzug zustande. für noch bessere temps kannst du noch ein paar 120mm lüfter draufmontieren

ausgleichsbehälter: ist geschmackssache. aber wenn du sowieso nichts bestelln willst und ihn irgendwo im tower verstaust ist die optik sowieso eher egal. Alphacool AGB4 Plexi 200 = 30€

schlauch: ~3-5m Schlauch PUR 10/8mm glasklar = 5*2,3€

dann noch eventuell winkel damit du alles besser verlegen kannst.

sind dann ~350€

die sachen sind alle bei www.low-noise.de und www.alphacool.de zu bekommen.



[Buttercreme]

ich an deiner stelle würde das kaufen:

kühler: 2x Alphacool NexXxoS HP Pro Xeon = 2*40€

also ich weiss ja nicht, so einen hohen widerstand wegen 3 °C weniger



[ZERO]

die cape kühler kosten 2*10€ mehr. ist der widerstand wirklich so hoch? hab bisher noch keine probs gehört...bessere kühlleistung hat der alphacool ja auch.



[Anarchy]

Sooooooooooooooooo !

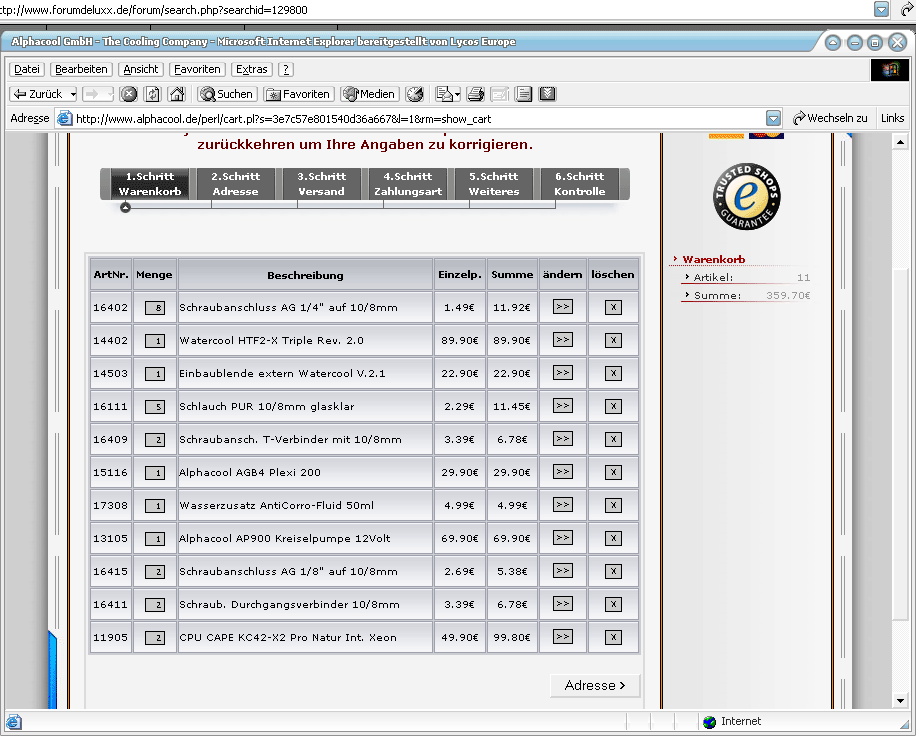

Hier is die komplette WaKü - ALLES bei (nur die Lüfter nicht ) :

Die T-Verbinder sind um die CPUs Parallel und nicht in reihe zu versorgen - so is eine nicht wärmer als die andere ...



[Lord Arkhan]

Also ich habe mir für meine 2 Xeons in dem gleichen gehäuse 2 Alphacool NexXxos und 2 240er Radis gekauft. Die radis kommen so wie auf dem oberen Bild ins Gahäuse, nur sind es halt 2 gleiche.

Wenn du 2 Radis nimmst dann würde ich den Krislauf auf jeden Fall so anlegen, dass immer auf Radi ein Kühler folgt, also pumpe -> radi 1 -> kühler 1 -> radi 2 -> kühler 2 -> Ausgleichsbehälter und dann wieder Pumpe usw.

edit: ok, wenn du die liste da nimmst dann natürlich die cpus parallel, aber sonst so.

Morgen werde ich das so weit verbauen, dann kann ich dir auch sagen wie es gelaufen ist und was zu beachten sein wird.



[Buttercreme]

Sooooooooooooooooo !


Die T-Verbinder sind um die CPUs Parallel und nicht in reihe zu versorgen - so is eine nicht wärmer als die andere ...

wären Y-Verbinder nicht widerstandsloser ?



[Anarchy]

wären Y-Verbinder nicht widerstandsloser ?

Hab keine gefunden



[discolaserdance]

Ist die Reihenfolge der Komponenten nicht sowieso egal und das Wasser pendelt sich dann irgendwann auf eine bestimmte Temperatur ein im Betrieb? Ich würde die wohl in Reihe schalten und würde kaum unterschiedliche Temps aufgrunddessen erwarten. Lasse mich aber gerne aufklären.



[Kasn]

bei der AP900 würde ich aber noch das spannungsmodul dazukaufen, weil ohne des kann die AP900 leider garnix
pumpenübersicht bei liquidluxx
wenn dir das zu blöd ist, gleich die HPPS kaufen, dann ist gut



[wuggu@work]

Wie wird denn das Problem gelöst dass die Pumpe das Wasser beim Einschalten nur schwer in Bewegung setzen kann und dass dadurch beim Starten ein Hitzepeak entsteht? Der Kühlkörper einer Wasserkühlung ist im Vergleich zu dem eine Luftkühlung ja winzig...



[Anarchy]

Wie wird denn das Problem gelöst dass die Pumpe das Wasser beim Einschalten nur schwer in Bewegung setzen kann und dass dadurch beim Starten ein Hitzepeak entsteht? Der Kühlkörper einer Wasserkühlung ist im Vergleich zu dem eine Luftkühlung ja winzig...

Die Cape Kühler haben scho genug masse um einiges an hitze abzufangen im gegensatz zu den Nexxos HP / SP mit Plexi deckel ...

Also is nen aufheizen nicht so stark ... weiterhin braucht ne gute Pumpe ca. 3 sekunden um das wasser in bewegeung zu setzen, das ist mit meiner HPPS jedenfalls so und die AP900+24V Modul hat da noch mehr power ...



[Kasn]

Wie wird denn das Problem gelöst dass die Pumpe das Wasser beim Einschalten nur schwer in Bewegung setzen kann und dass dadurch beim Starten ein Hitzepeak entsteht? Der Kühlkörper einer Wasserkühlung ist im Vergleich zu dem eine Luftkühlung ja winzig...

ich quote mal eben ein ICQ gespräch zu dem thema

z1erer (2:08 PM) :
ich hab gestern mal den xeon eingeschalten aber die pume net angesteckt gehabt
kasn@work (2:08 PM) :
autsch
z1erer (2:08 PM) :
nach ca. 10min in windows is mir aufgefallen, dass die temps über 50° warn
.. pumpe ein und gut wars
z1erer (2:09 PM) :
die bf kühler ham ja viel masse, warn aber ziemlich warm, ist aber dann gleich spürbar kühler geworden als ich die pumpe eingeschalten hab

sind 2 2.4er auf 3.2, und die BF (=Bastelfred, ein privater Wakü Entwickler) Kühler sind den Cape nicht unähnlich vom Aufbau her!

der hitzepeak entsteht nicht, die CPUs laufen da noch nicht unter last, und die pumpe braucht nicht lange zum starten! ausserdem nimmt das wasser schonmal einiges an wärme auf!



[z1erer]

dass du immer geich alles quoten musst



[Anarchy]

dass du immer geich alles quoten musst

PICS !

(oder hab ich die verpasst ?)



[z1erer]

die gibts, wenn alles ferdig is



[floechen]

jo, also die erfahrung hab ich auch gemacht, wenn man mal die pumpe vergessen hat geht da nix in den eimer. Das sys meldet sich schon und die wärme ist wenn man die pumpe an hat innerhalb einer halben minute komplett weg, da bin ich selber baff gewesen. PC ist übrigens erst nach 2h surfen ohne pumpe ausgegangen, hab nen heat-trap kühler
mfg flo



[Buttercreme]

Wie wird denn das Problem gelöst dass die Pumpe das Wasser beim Einschalten nur schwer in Bewegung setzen kann und dass dadurch beim Starten ein Hitzepeak entsteht? Der Kühlkörper einer Wasserkühlung ist im Vergleich zu dem eine Luftkühlung ja winzig...

eine viel sinnvollere lösung wär eine eheim 1048 zu kaufen und das kabel nach drausen zu verlegen, damit sie dauer läuft an einer steckdose, sind ja aquariumspumpen, meine rennt jedenfalls immer
