[Projekt] Silverstone TemJin TJ07 White and Green Mod

[Athlon-64]

Ein Kumpel von mir hat mich gebeten ein neues Sys für ihn zusammenzustellen und zu modden.


Das Gehäuse ist ein Silverstone TemJin TJ07 welches eine weiß-grün Optik erhalten soll.

Das Case und das Netzteil(Enermax Modu 82+ 525Watt) sind bereits vorhanden

Für Hardware Komponenten stehen 700-750€ zur Verfügung

die Hardware die Verbaut wird ist:

- Core i7 920
- DFI Lanparty DK X58-T3eH6
- 3GB Corsair Dominator DDR3-1600 --> 3GB reichen vorerst da WinXP 32Bit
- XFX HD4890 XXX
- Festplatte und DVD Brenner sind schon vorhanden

Das ganze soll Wassergekühlt werden - dafür stehen 250€ zur Verfügung - das ist natürlich nicht wirklich viel - daher werde ich einige von meinen nicht mehr benötigten komponenten beisteuern und mich auf die Kühlung von Prozessor und Graka beschränken (Ich hoffe de X58 nimmt mir das nicht übel).

- CPU: EK Supreme Plexi
- Graka: EK mit Plexi Deckel - je nach Graka
- Pumpe Eheim HPPS+
- Tripple Radi
- Aquatube AGB
- grüner Schlauch 13/10 von TFC

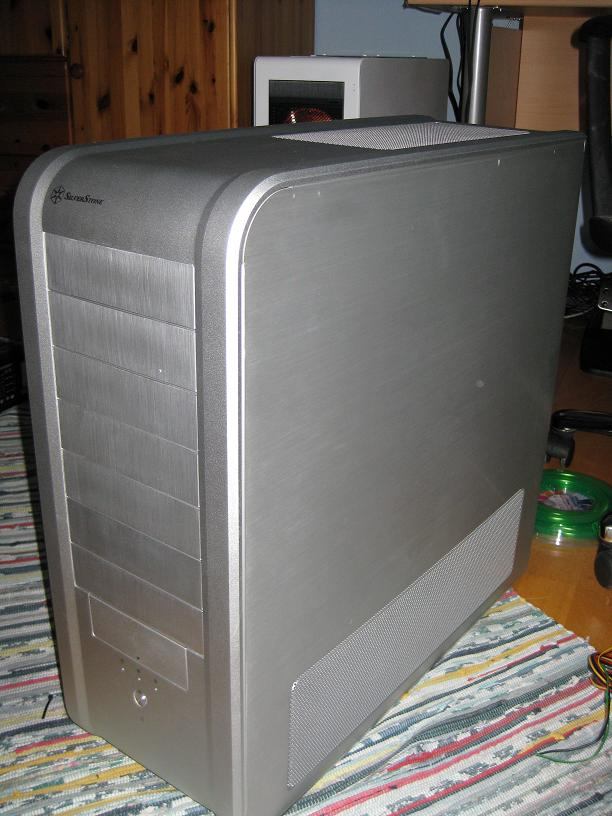

Das case und das NT hat mir mein Kumpel heut gebracht:

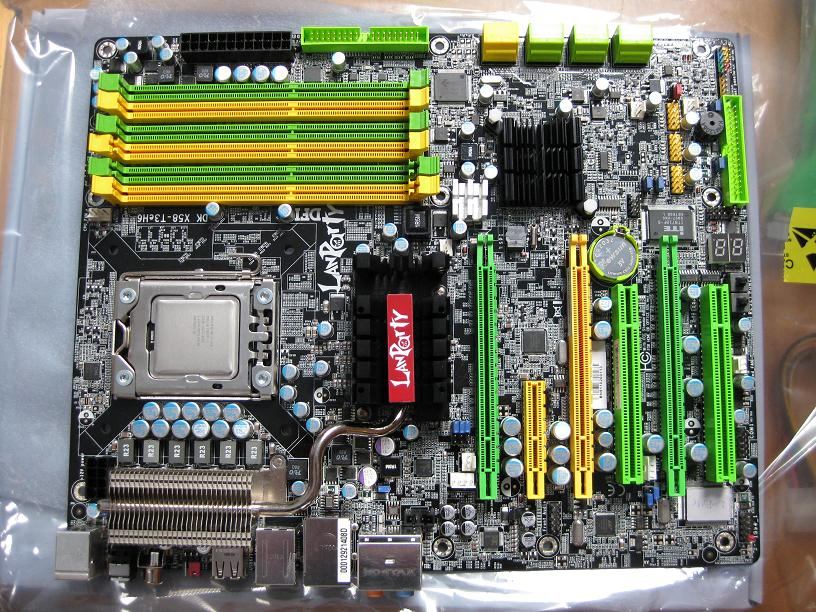

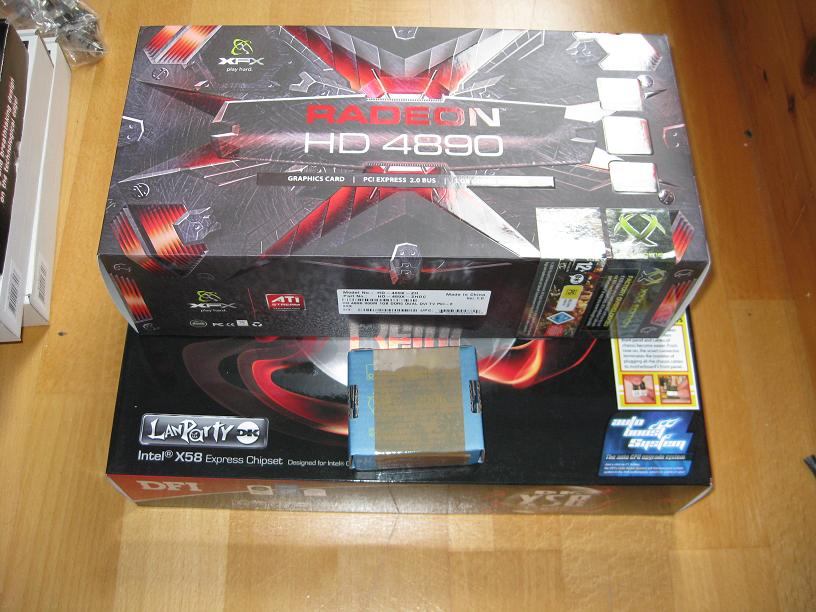

heute kam auch das Packet mit der Hardware - leider hab ich noch eine CPU mit C0 Stepping bekommen - Dafür hat die 4890 ein schwarzes PCB:

mfg



[Athlon-64]

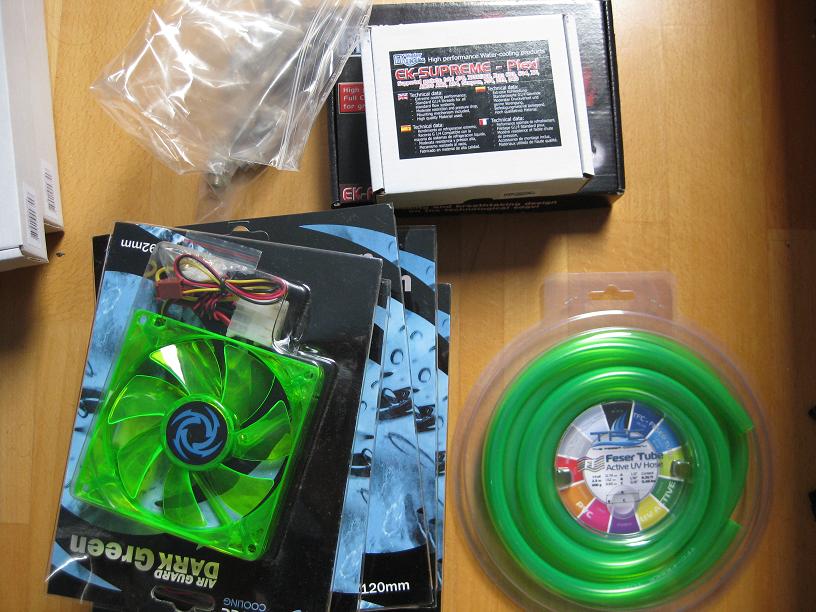

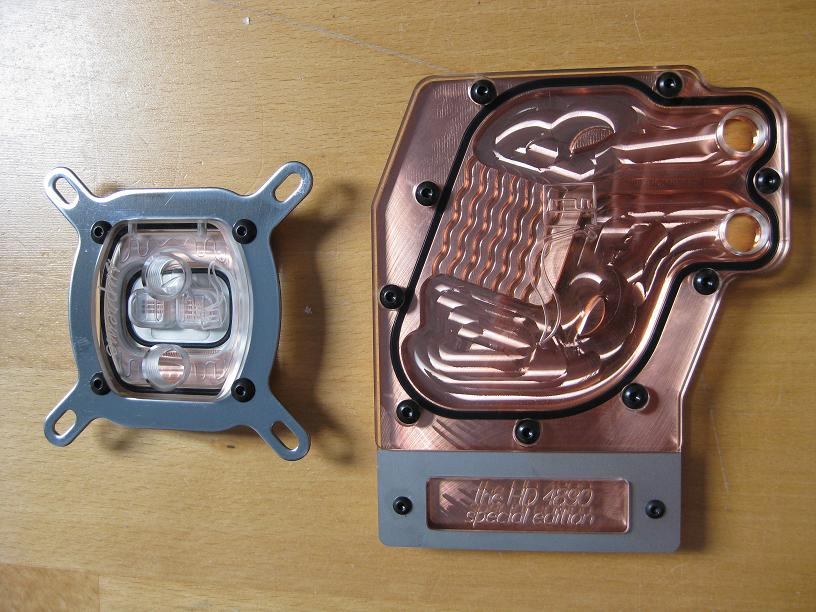

Zu guter letzt kan auch ein Packet von Caseking mit teilen für die Wakü

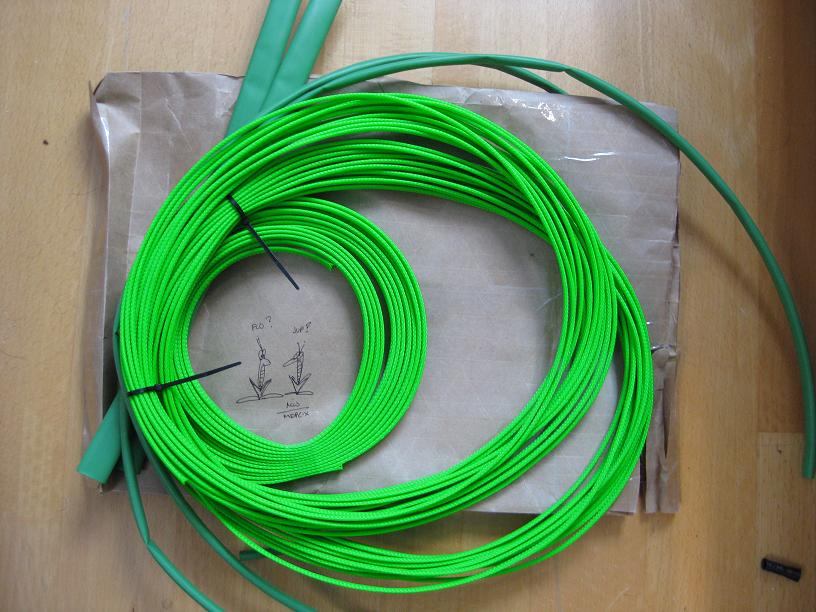

der Sleeve von Nils kam schon gestern - Danke für die schnelle Lieferung an dieser Stelle

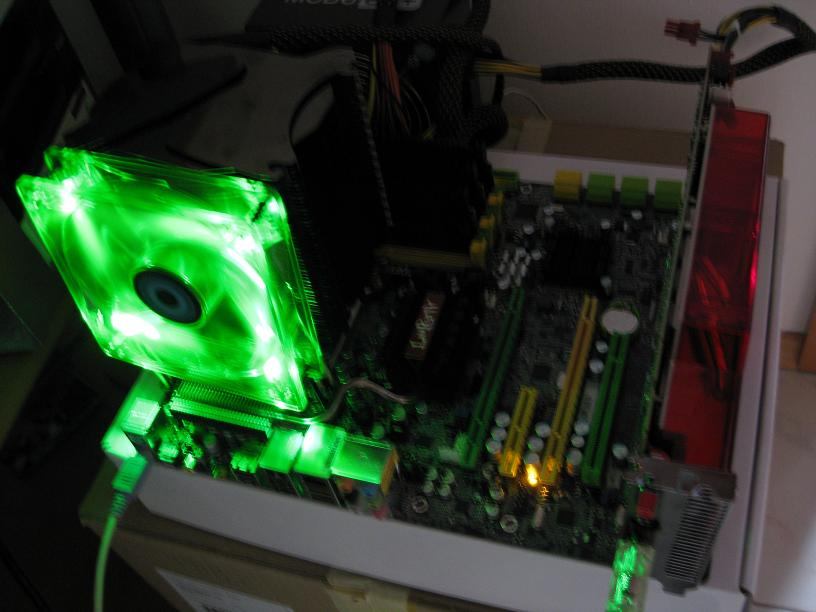

noch ein Bild vom ersten Testlauf

mfg



[whuzabi]

13-10er schlauch schaut im tj recht verloren aus wenn man jetzt mal nach der optik geht. jetzt bleibt noch die frage hast du schraubverschlüsse oder tüllen ?!

kommt gegebenfalls noch nickel dazu ?!



[Athlon-64]

meinst das er verloren wirkt ... Ich hab schraubverschlüsse

nickel ... meinst du bei den Kühlern .. ??

mfg



[toro]

sieht vielversprechend aus...
aber wiso machst du das und net dein freund selbst



[Athlon-64]

sieht vielversprechend aus...
aber wiso machst du das und net dein freund selbst

da er laut seiner Aussage 2 linke Hände und zu wenig Zeit hat .... von meinem Lian Li V2010 war er so begeistert das er mir den "auftrag" gab ... Ich machs natürlich gern ... aber er hilft immer wenn er kann

So ... noch Bilder von den ersten Arbeiten

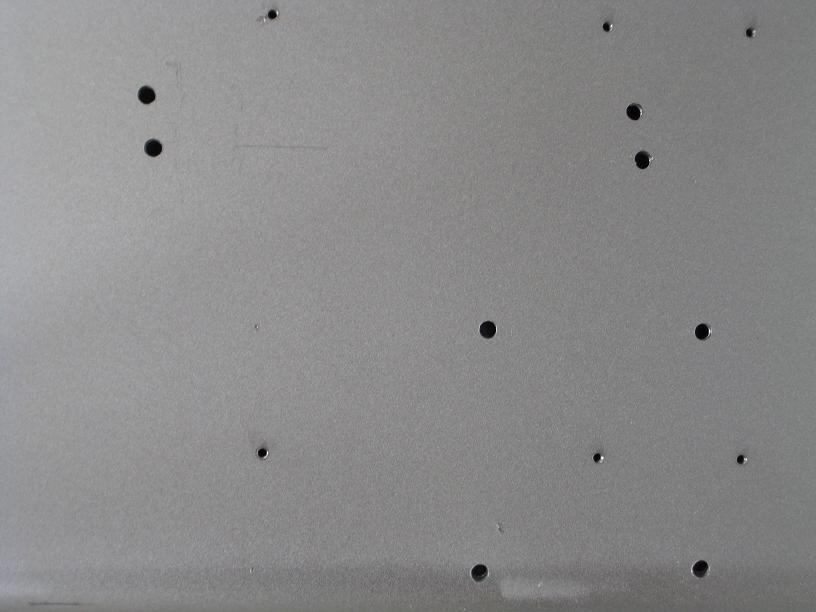

zuerst stand der umbau auf inverted ATX an - da die Schine nicht passt mussten neue Löcher gebohrt und die schine verschraubt werden

Das bohren der Löcher für Radi und Pumpe im unteren Teil ging dann recht schnell

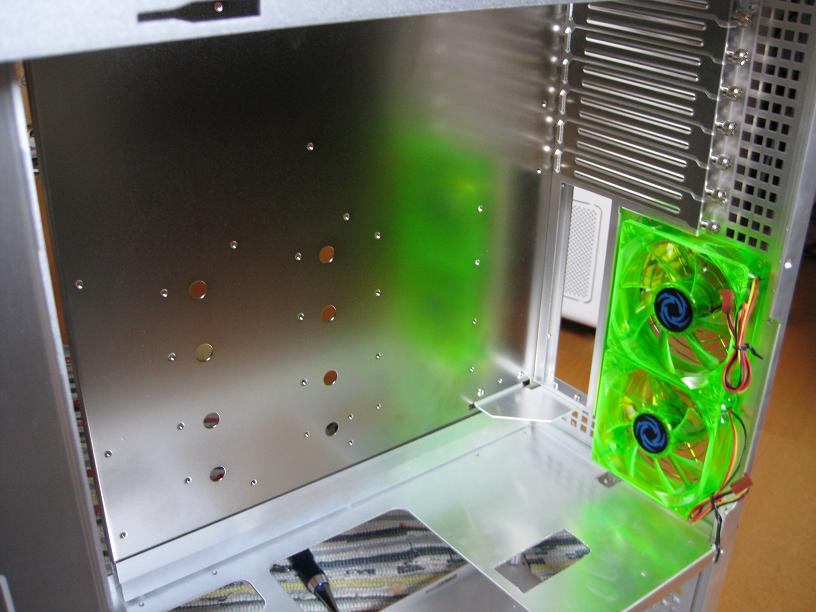

dann das ganze wieder zusammengebaut

ein erster Kabelverlegetest

mfg



[martensch]

sieht sicherlich schonmal vielversprechend aus.... aber:

- wo wird denn der weiss akzent sein? bis jetzt ist alles schwarz, grün, gelb, silber... :Fresse:
- die revoltec lüfter gehen doch nicht, die machen einen saaaukrach
- was fürnen radi willste verbauen? warum nich gleich einen quad? reserven?


ich denke mit nickel meint er die kühlerchen, das sieht nämlich viel schöner aus, als kupfer... vor allem in einer grün-weissen umgebung....

ich behalte das projekt mal schön im auge...



[Athlon-64]

das Case wird weiß lackiert .. kommt noch ... geht nicht alles auf einmal

revoltec Lüfter und saukrach .. sorry ich hab schon einige REvoltecs verbaut und die sind selbst mit 12V leise ... da is natürlich viel subjektiv .. aber saukrach ist es sicher keiner

Radi wird ein Black ice GT Xtreme 360 .. ein Quad Radi ist mit dem Budget einfach nicht drinn

mfg



[Klaatsch]

Wieso denn ein BlackIce Radi, das Problem ist doch, dass die erst mit hohen Lüfterdrehzhalen performen.



[BBR]

er hat mir meine Idee geklaut *g* will mein TJ07 auch weiß-grün machen.

Was soll alles weiß werden?



[Athlon-64]

Wieso denn ein BlackIce Radi, das Problem ist doch, dass die erst mit hohen Lüfterdrehzhalen performen.

die Revoltec Lüfter laufen eh recht flott mir 1200upm .. ausserdem möchte ich keine übertaktungsweltrekorde aufstellen ... sollte nicht so ein Problem werden

er hat mir meine Idee geklaut *g* will mein TJ07 auch weiß-grün machen.

gibts da auch Beweisfotos dafür

Was soll alles weiß werden?

das Case selbst wird weiß lackiert ... werde ich wahscheinlich am WE machen wenn nix dazwischen kommt

mfg



[BBR]

gibts da auch Beweisfotos dafür

bin nicht nicht dazu gekommen, ist noch alles eine Idee

das Case selbst wird weiß lackiert ... werde ich wahscheinlich am WE machen wenn nix dazwischen kommt

Mesh und die Laufwerksblenden auch oder bleiben die Original?



[Athlon-64]

werden natürlich auch lackiert .. weiß mit Silber passt ja nicht so gut zusammen

mfg



[Athlon-64]

Update...

heut habe ich mit der Front begonnen ... zuerst mal ein Prototyp auch Bastlerglas um zu sehn wie das ganze ungefähr aussieht

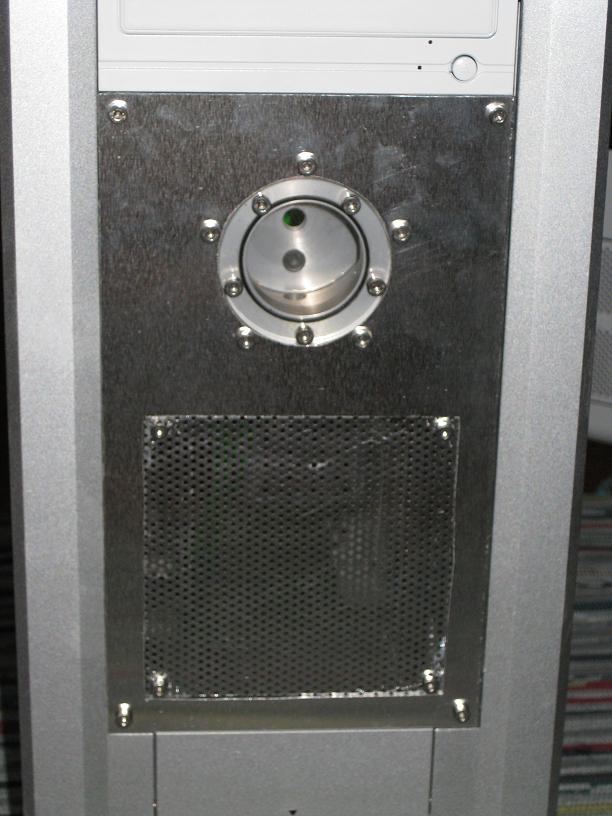

und dann das entgültige Teil aus 2mm Alu gefertigt

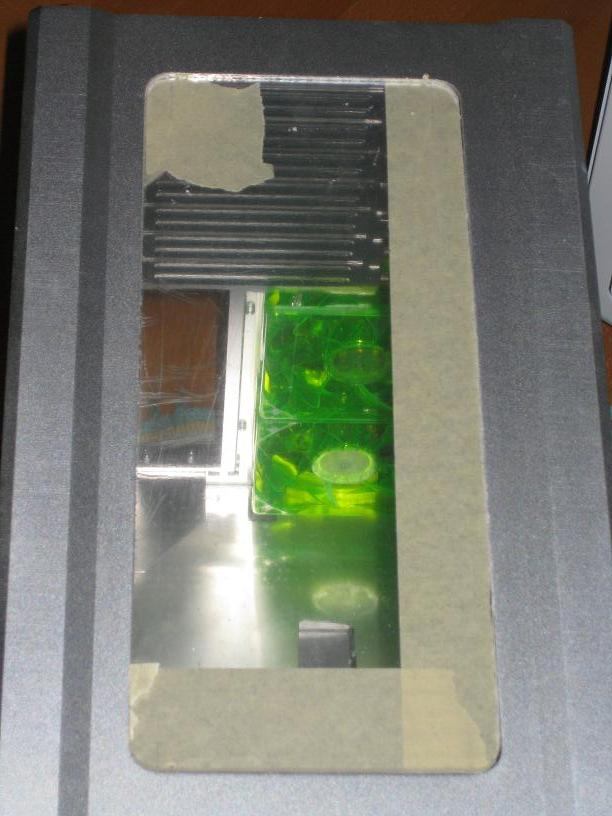

weiter gings mit dem Window im Deckel ... da dort das Alu relativ dick ist habe ich mich entschlossen das Window direkt einzupassen das es bündig ist

mfg



[fromhell101]

Nochmal zum schlauch nach dem ich den 10/16 hatte und jetzt den 10/13 kann ich von mir aus sagen nie mehr 10/13 der läst sich zwar biegen aber knickt dann recht schnell was beim 10/16 sehr schwer ist.

Rest sieht schon mal vielversprechend aus !



[crank6868]

Schade das du den Schlauch schon gekauft hast habe hier wunderschönen DD 16/10 in Grün passt wirklich sehr gut zum SLeev hatte ich auch schon hier Das mit dem verlegen das 13/10 stimmt habe ich im moment auch Weil es die einzigste größe ist die es in Gelb gibt aber dank Scamps Kochkurs sollte das keine Prob sein



[Athlon-64]

Mal sehn wies mit dem 13/10er Schlauch aussieht - eventuell bestell ich noch 16er Schlauch owohl ich kein Fan von so dicken Schläuchen bin - allerdings d nur Graka und CPU gekühlt werden sieht man auch sehr wenig Schlauch

Update....

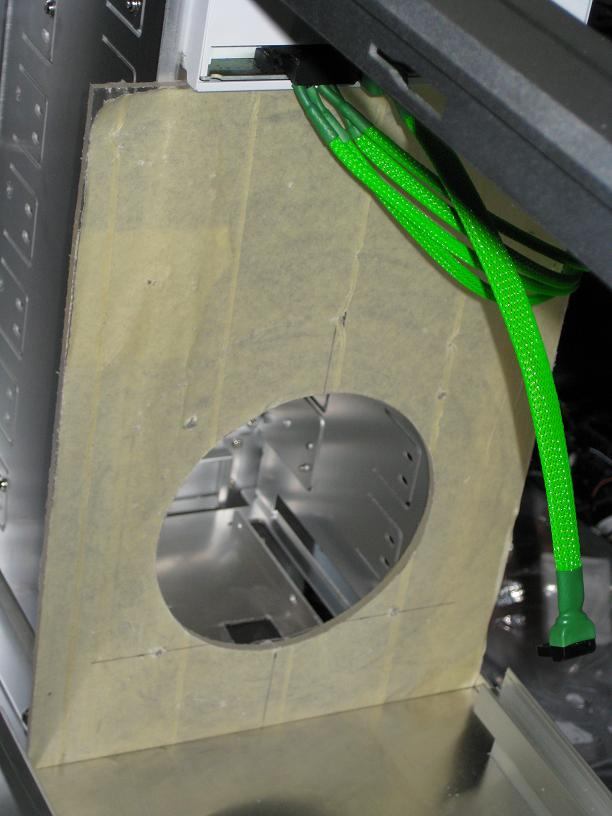

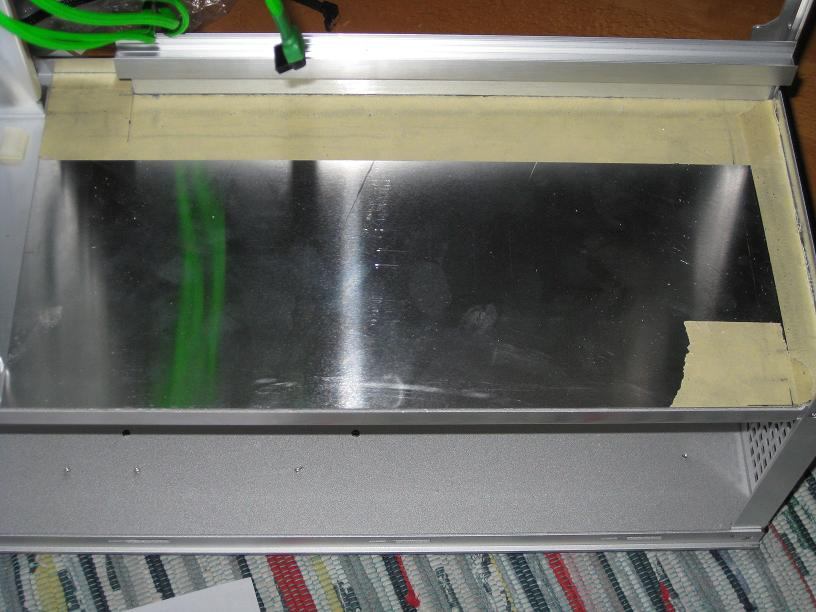

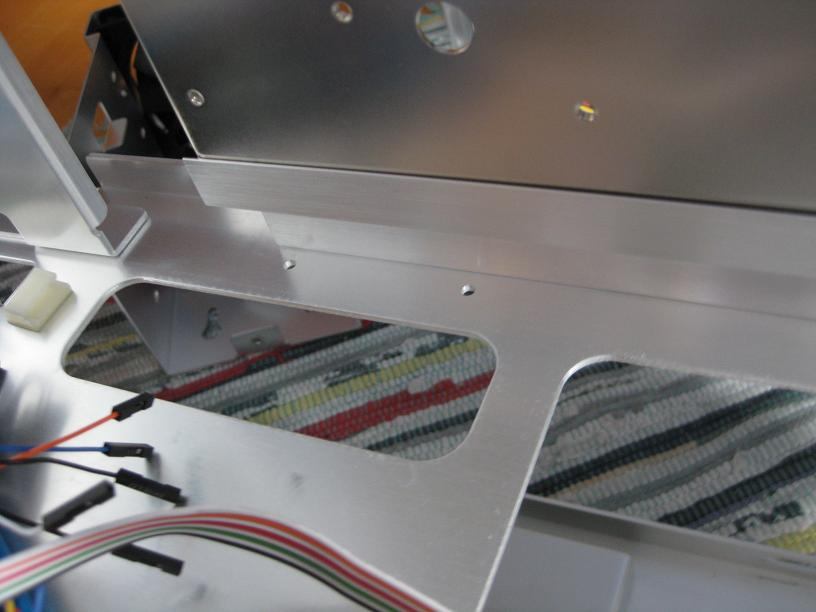

weiter gehts mir der Midplate - da diese original mit den vielen Ausschnitten nicht gut aussieht hab ich eine Eigene gebastelt

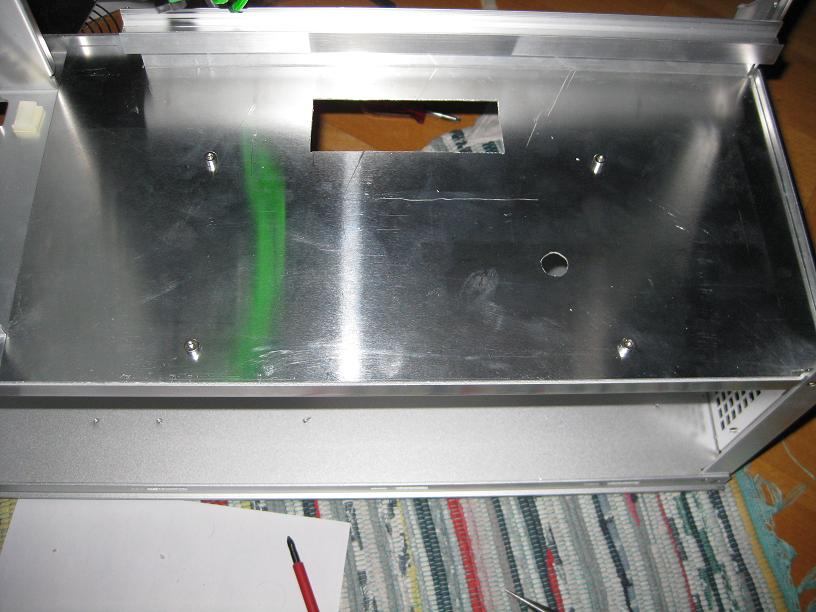

Dazu ertmal ein Alu passend zugeschnitten...

... und dann noch die Schraubenlöcher gebohrt und die noch Durchführungen für Kabel und den Schlauch rausgeschnitten

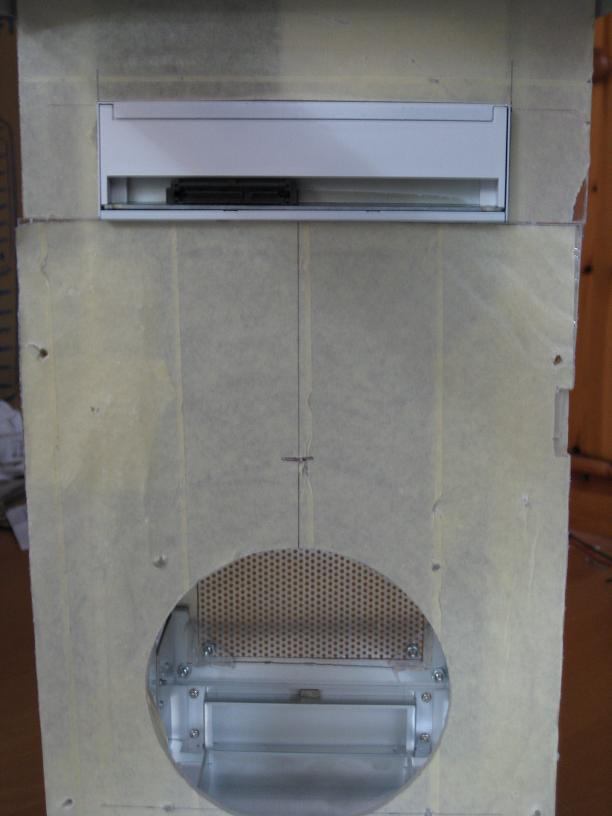

als letztes für Heute hab ich noch mit der Trennwand zwischen Laufwerksbereich und Rest begonnen ... die hab ich aus 4mm Plexiglas ausgeschnitten ... wird aber auch weiß lackiert

mfg



[crank6868]

Wenn du 16/10 schlauch haben willst meld dich bei mir habe hier noch 3m Und wird das loch in der Midplate noch bearbeitet sieht liecht sief aus?



[Athlon-64]

welches sieht schief aus ??

mfg



[Airflow King]

Hat die Karte wirklich Referenzdesign? Der Kühler ist nämlich anders als beim offizielen Referenzdesign.



[crank6868]

Post 17 Bild 2 wenn ich allein schon das Loch sehe tut es mir weh bei einem 300€ Case so was zu . Aber wenn ich das Richtig sehe ist das auch nicht die Orginal Midplate oder ?



[Athlon-64]

Hat die Karte wirklich Referenzdesign? Der Kühler ist nämlich anders als beim offizielen Referenzdesign.

Ich hoffe doch - sonst passt der Wakühler eventuell nicht

Post 17 Bild 2 wenn ich allein schon das Loch sehe tut es mir weh bei einem 300€ Case so was zu . Aber wenn ich das Richtig sehe ist das auch nicht die Orginal Midplate oder ?

nein ist nicht die originale Midplate ... aber das Loch kommt wahrscheinlich weg ... mir ist bezüglich Kabelverlegung was anderes eingefallen

mfg



[Athlon-64]

Update....

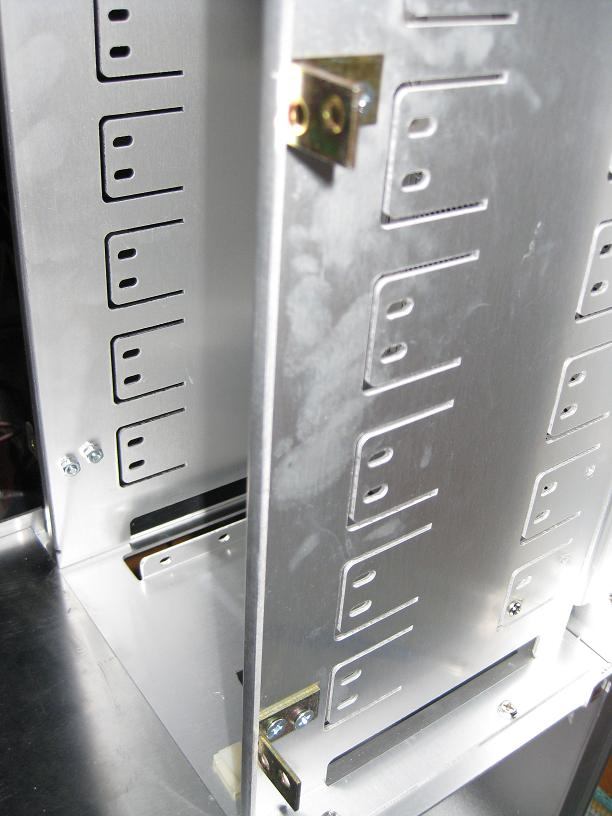

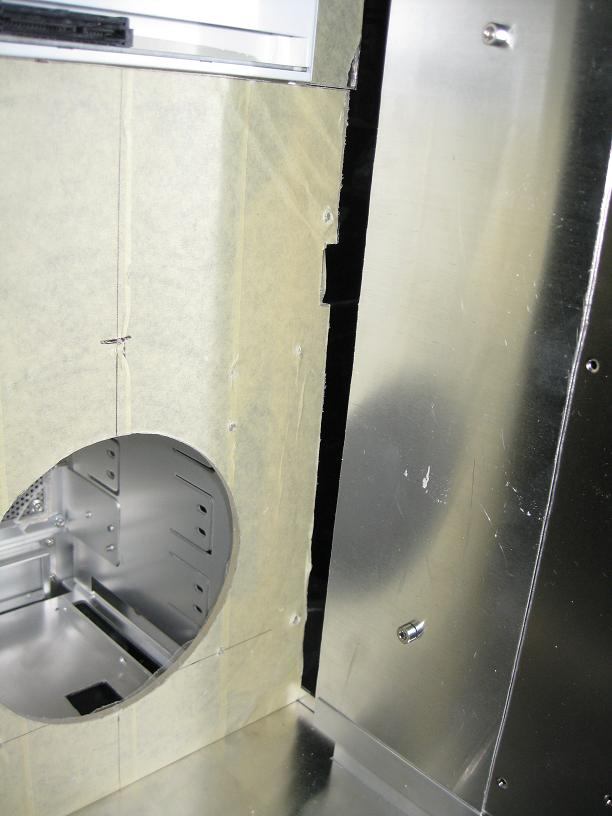

Heut habe ich zuerst mal die Winkeln zur befestigung der Trennwand montiert

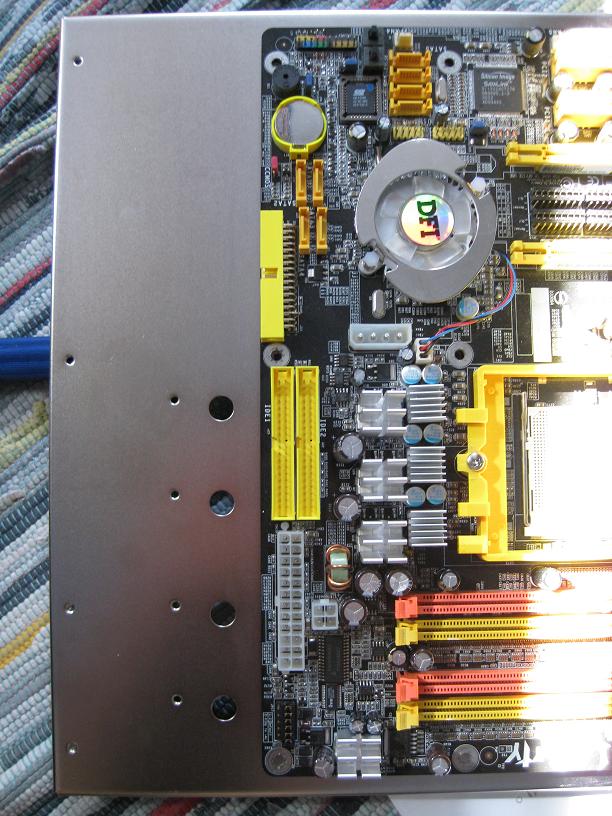

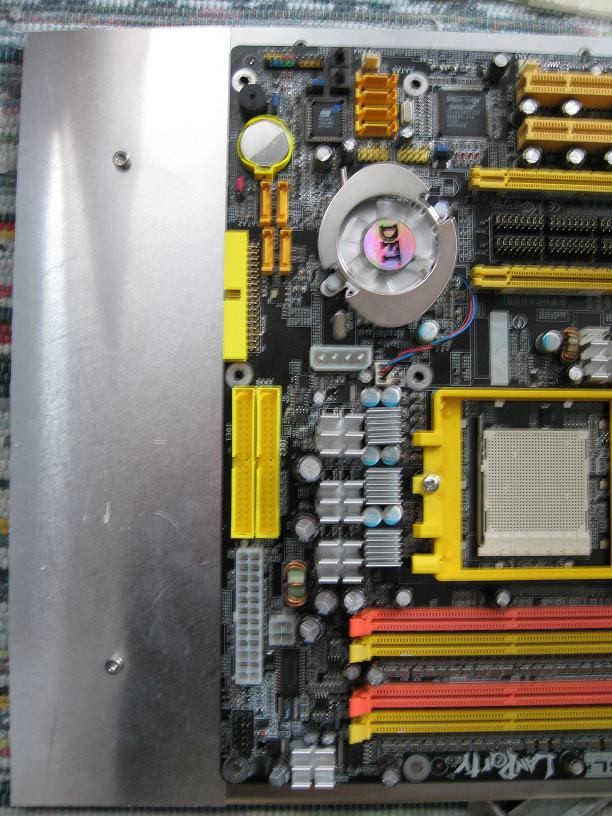

dann hab ich mal Probeweise ein Mobo auf den Mainboardträger gelegt ... da auch e-ATX Mobos ins Case passen sieht man bei einem "normalen" Mobo noch Löcher

daher hab ich aus 1mm Alu Verkleidungen gescgnitten und verschraubt ... sieht eindeutig besser aus

Dann hab ich für den Bereich über den Laufwerk auch noch eine Verkleidung geschnitten ... am Bild passen die Spalmaße noch nicht da alles nur profesorisch befestigt ist

wenn man den Mainboartträger ins Case schiebt bleibt noch ein kleiner Spalt den ich jetzt noch verschließen werde

mfg



[andre29]

Sieht soweit ganz gut aus. Hab aber folgende fragen und Tips.

Erst mal....warum haste die Alu Verkleidungen auf dem Mainboardtray nicht breiter gemacht. Dann hättest du keinen Spalt. Hab ich auch so.

Dann die Winkel an dem Laufwerksturm....warum das?
Mach doch die Verblendung in den Schacht. Außerdem hast du zwischen Winkel und Platte noch 3mm Luft. wegen dem Rand.

Dann bei der Verblendung im Laufwerksschacht kann man erkennen das es Acryl Glas Kunsstoff ist. Da musste aufpassen mit dem lackieren. Splittert schnell ab.

Ansonsten weiter so....wirkt vielversprechend



[Athlon-64]

Erst mal....warum haste die Alu Verkleidungen auf dem Mainboardtray nicht breiter gemacht. Dann hättest du keinen Spalt. Hab ich auch so.

wäre auch eine Möglichkeit gewesen

Dann die Winkel an dem Laufwerksturm....warum das?
Mach doch die Verblendung in den Schacht. Außerdem hast du zwischen Winkel und Platte noch 3mm Luft. wegen dem Rand.

wenn ich die Verblendung in den Schacht mache siehts aus wie eine kopie von whuzabi .. und genau das wollte ich vermeiden

Dann bei der Verblendung im Laufwerksschacht kann man erkennen das es Acryl Glas Kunsstoff ist. Da musste aufpassen mit dem lackieren. Splittert schnell ab.

Ich hab schon oft Plexi lackiert .. und schon einige - auch schlechte - Erfahrungen gemacht ... mittlerweile hab ich das im Griff

Ansonsten weiter so....wirkt vielversprechend

Danke

mfg



[andre29]

Kopie hin oder her....
Verkleidest du an der Seite dann auch den Laufwerksturm?
Ansonsten sieht man ja die Winkel...

Hier mal eins von mir..



[Athlon-64]

die Winkel sieht man nicht ... bei den Laufwerksschächten kommt ja auch kein Window hin ... sobald die Seitenwand drauf ist sieht man von den winkeln nichts mehr

PS.: schickes Case hast du da

mfg



[andre29]

ja sieht man nicht......mmhhhhh
das ist doch nicht das wahre
Wenn du mal ein Pic machst für Forum oder so, dann sieht man sie.

Muss dir aber gefallen.



[Athlon-64]

ja du hast nicht ganz unrecht ... ich werd mir da was überlegen

kleines Update...

die Verkleidung für den kleinen Spalt ist fertig...

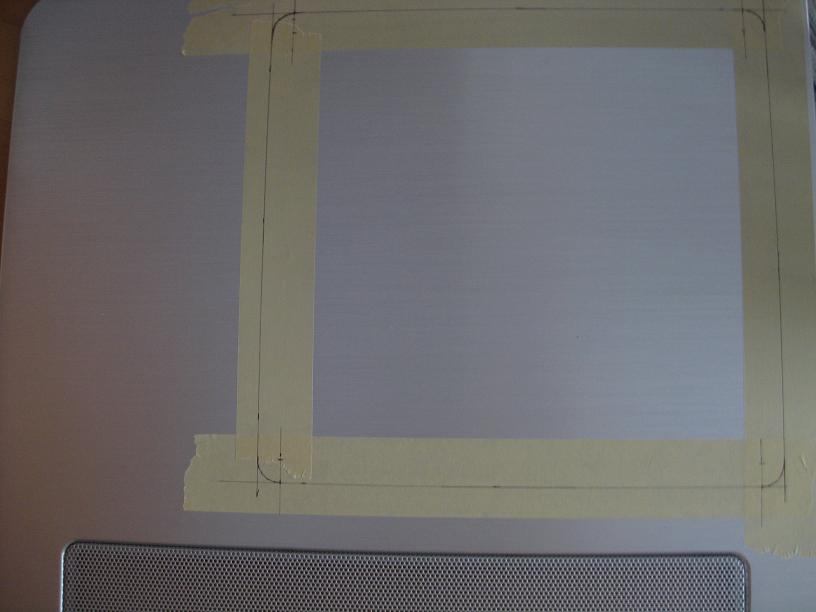

weiter gehts mit dem Window ...

mfg



[andre29]

Klinke doch unter den Anschlüssen von dem DvD Brenner/Laufwerk was aus, und leg das Sata Strom und Daten Kabel in den Laufwerkschacht nach unten?!
