[Projekt] Athlon´s Murdermod in Black and Blue

[Athlon-64]

Hy

Da es sich durch die SB hier im Forum ergeben hat, hab ich mich entschlossen auch einen Murdermod zu bauen.

Da die Teile in den nächsten Wochen eintreffen sollen hab ich schon mal mit den Vorbereitungen begonnen.



Folgende Murdermodteile hab ich bestellt:

- Faceplate universal Reflected
- Backplate Serpentine inverted ATX
- Midplate sLights
- Topgrill Serpentine
- AGB Holder - wegen Fertigungsproblemen und daher minderer Qualität weis ich nicht ob ich sie verwenden werde


zu den Farben und beleuchtung:

- das Case bleibt aussen im originalen Schwarz
- innen wird schwarz matt lackiert


Was ich selbst baue:

- eine HDD Halterung für 3 HDDs - die ähnlich den SSD Mounts sind
- eine Displaxhalterung für ein Crystalfonts 16x4 LCD (blau/weiß oder blau/schwarz - weis ich noch nicht genau)


Beleuchtung:

- eine richtige Innenbeleuchtung werd ich nicht machen
- sLights ist weiß - klar
- HDD Mounts in blau
- blauer Powertaster (Ring)
- hinter den "Murdermodschriftzug" in der Faceplate werd ich auch eine blaue Beleuchtung setzen


Sleeve:

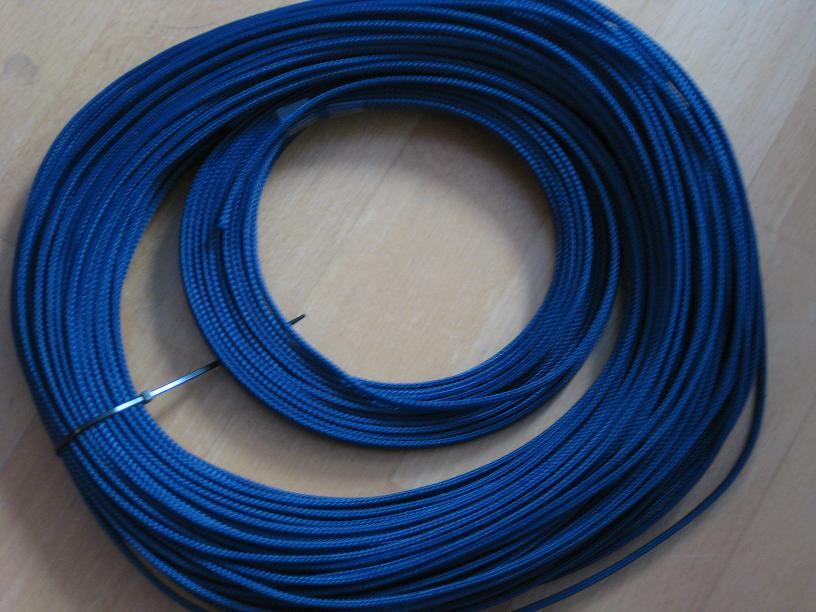

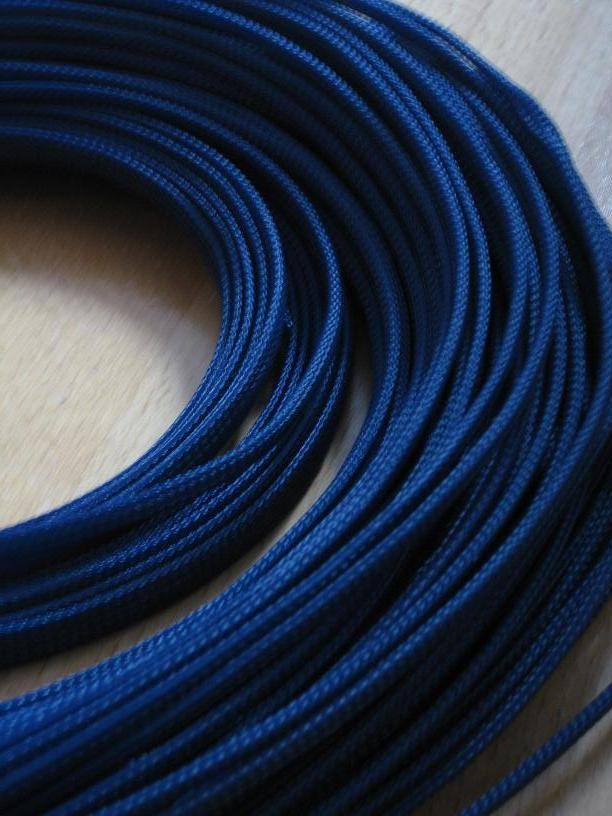

beim Sleeve werd ich ausschließlich Grand Bleu mit schwarzem Shrik verwenden


Wakü:

- ein Kreislauf
- 480er Radi im unteren Bereich mit Noiseblocker Multiframe Lüftern
- AGB wahrscheinlich ein direkt auf der Pumpe sitzender - vorraussichtlich dieser: http://www.aquatuning.at/product_in...Ausgleichsbeh-lter-komplett-inkl-Aufsatz.html

- Schlauch: schwarz mit blauen Smartcoils
- Kreislauf(vorläufiger Planungsstand): Pumpe-Radi-RAM-Chipsatz-Graka1- (Graka2)-Mosfet1-CPU-Mosfet2-AGB

So das wars vorerst - heut abend gibts erste Bilder

mfg



[RazOr #2Low]

viel erfolg, bin auf weiteres gespannt

edith hat vergessen : lackierst du innen selbst oder laesst es machen ?



[Mihilum]

Viel erfolg bei deinem vorhaben ;-)



[supercopa]

@athlon viel spass beim Deinem Projekt. Lass doch das Case innen pulvern

P.S. ist der Schriftzug nicht schon blau beleuchtet



[x1nghui]

wow, schon wieder das nächste prejekt am start
hau rein und viel spaß beim modden



[Athlon-64]

viel erfolg, bin auf weiteres gespannt

edith hat vergessen : lackierst du innen selbst oder laesst es machen ?

ich werds selbst machen - sollte das ergebnis wieder erwarten nicht gut sein lass ichs machen - beim Murdermod muss schließlich alles perfekt sein

@athlon viel spass beim Deinem Projekt. Lass doch das Case innen pulvern

P.S. ist der Schriftzug nicht schon blau beleuchtet

pulvern - ich weiß nicht - da sieht man einerseits sehr gute Ergebnisse, andererseits auch sehr schlechte

der SChriftzug ist noch nicht blau - hab eine ohne beleuchtung bestellt da ich mit mit der Farbe noch nicht ganz sicher war - die bestellung musste aber raus

Edit.:

ein paar Bildern von den ersten arbeiten

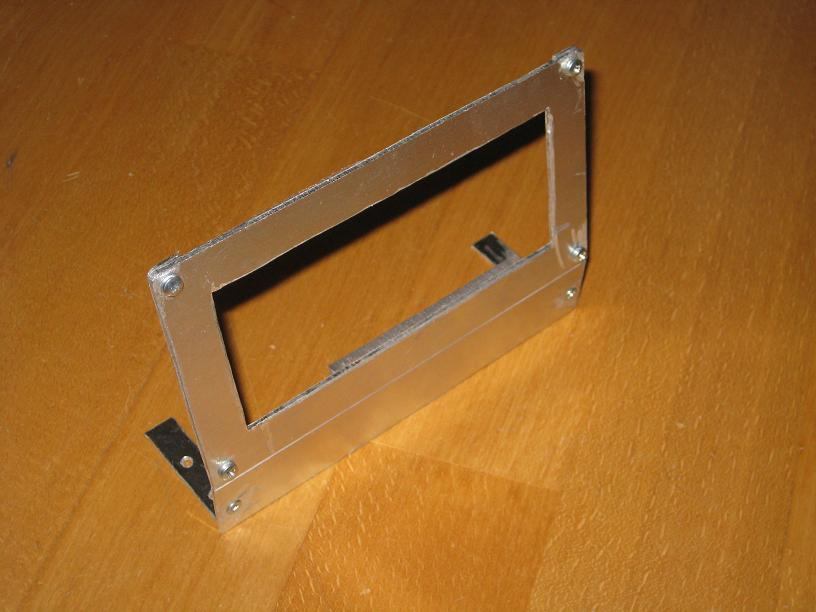

die Halterung für das LCD:

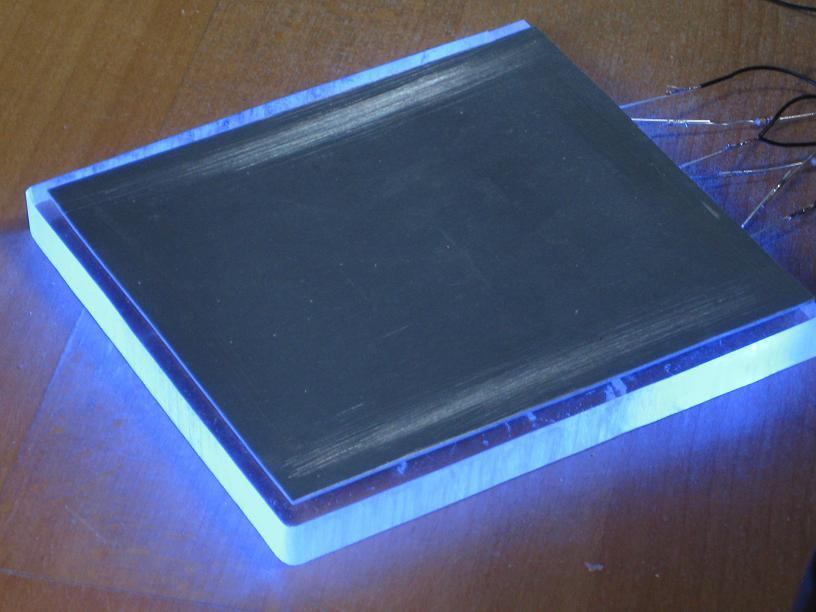

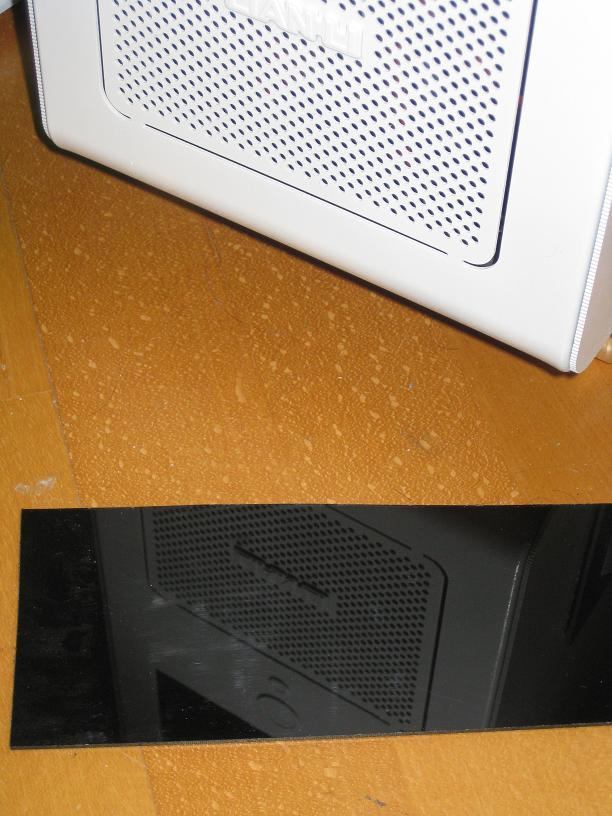

da die neuen TJ07 alle so ein hässliches Loch im Mainboardtray haben wed ich den ganzen Tray verkleiden - entweder mit lackiertem Alu oder mit Plexi das von hinten lackiert wird - dazu hab ich ein teststück angefertigt

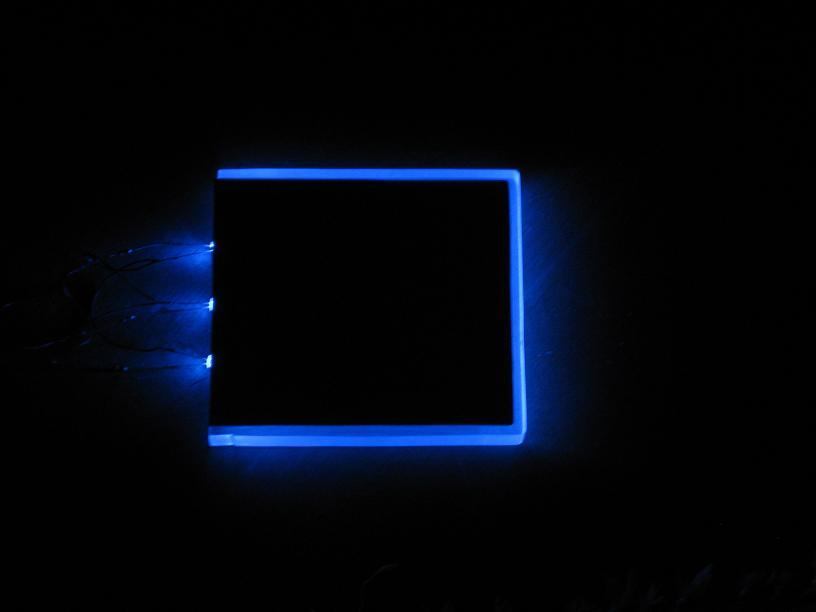

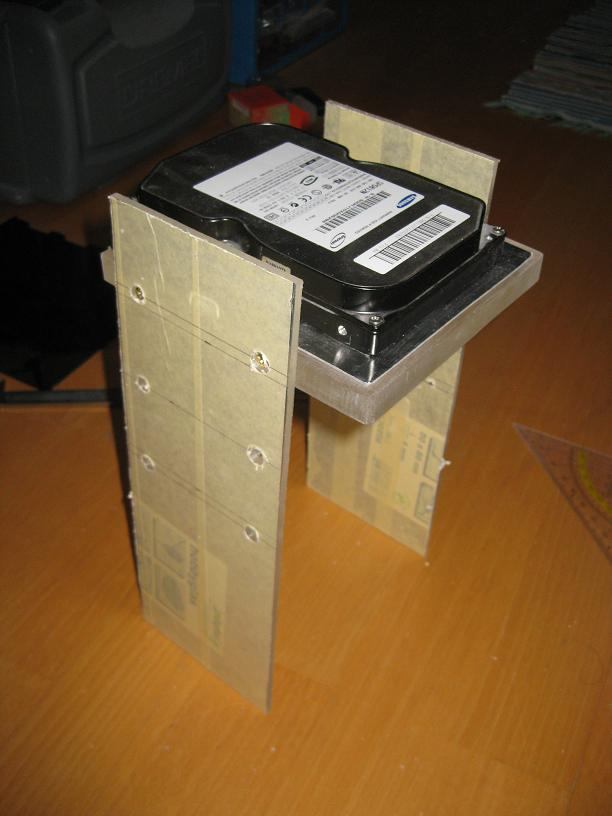

und noch 2 Bilder vom Testteil für die HDD Mounts

mfg

mfg



[martensch]

...oh da freu ich mich doch richtig doll auf diesen mod... er wird sicherlich wie von dir gewohnt sehr sehr schön werden!!



[Athlon-64]

Danke

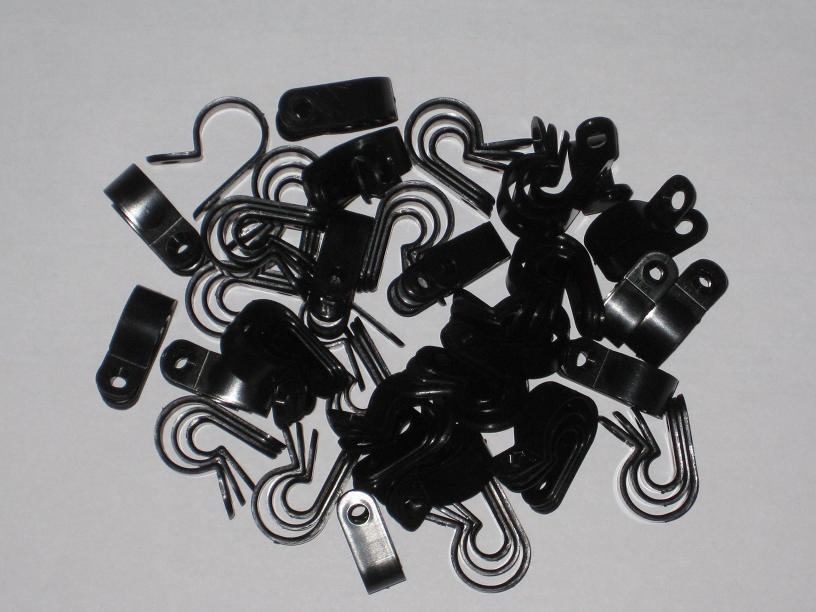

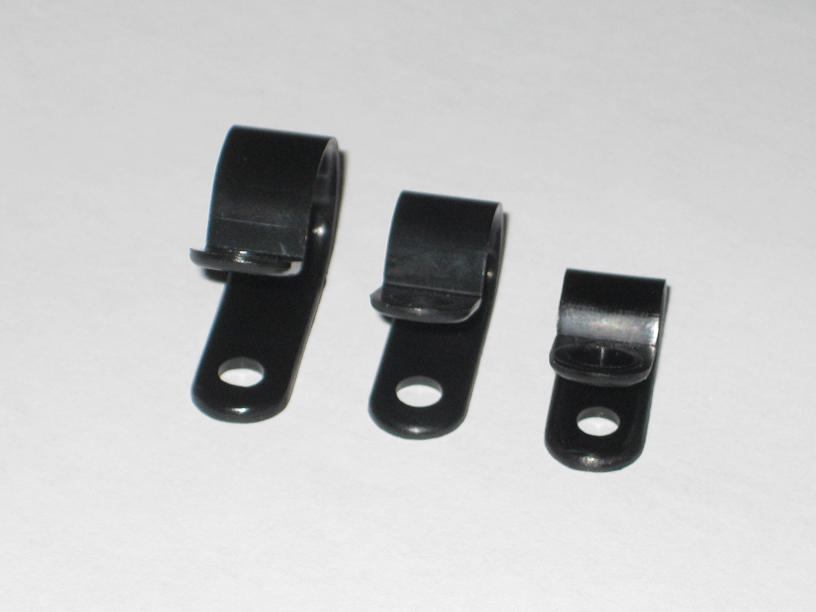

gestern kamen die Schellen

mfg



[Athlon-64]

Update:

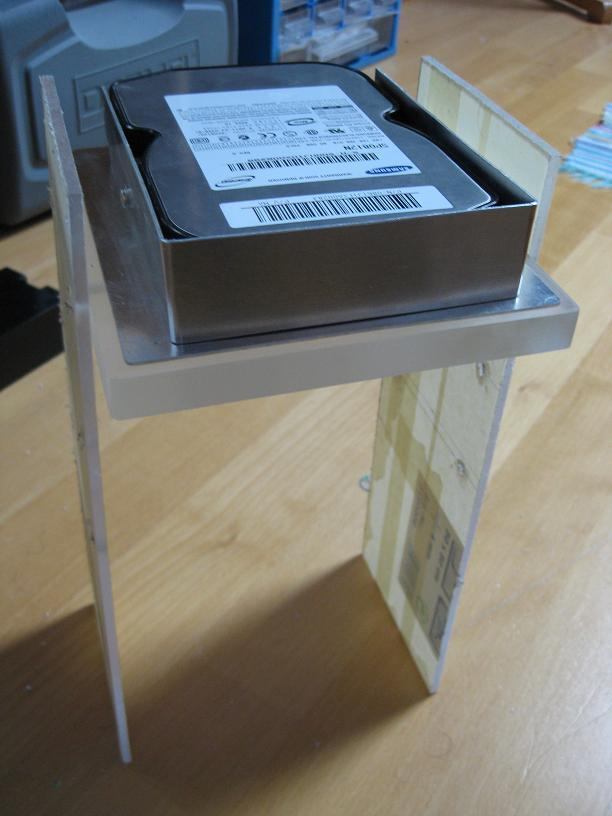

Heut hab ich erstmal die Stützen für die HDD Mounts gebaut:

gleich mal probemontiert

damit man die Festplatten später nicht sieht hab ich eine Blende ausgeschnitten und gekannted - leider ist die etwas zu kurz - ka was ich da gemessen hab

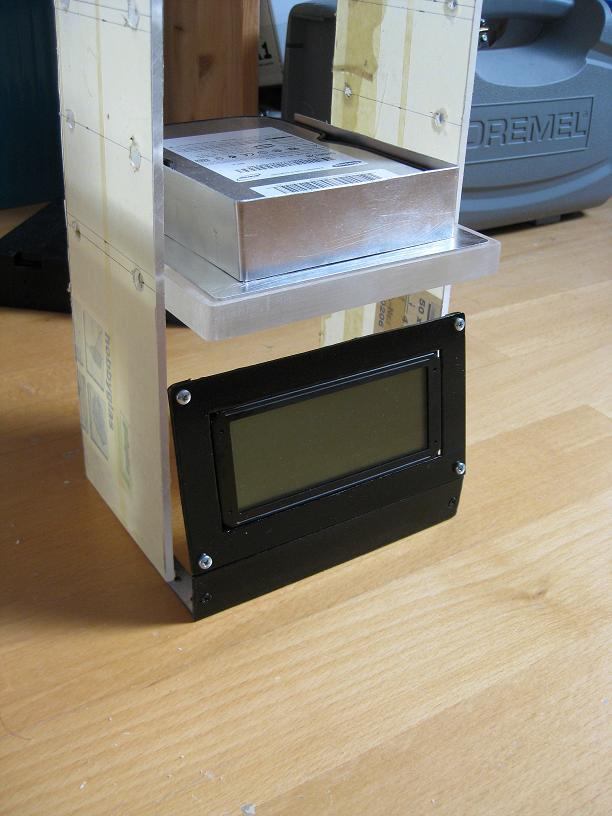

und noch ein Bild mit dem LCD

mfg



[RazOr #2Low]

sehr gut, weiter so



[Lumpy]

Ist diese Halterung auch stabil genug? Mir sieht das etwas wackelig aus, zumal wenn da noch weitere HDDs in diesen Rahmen dazu kommen würden (die Rahmen sind übrigens eine gute Idee )



[Athlon-64]

wenn dann alle drei drin sind sollte das ganze stabil genug sein - im Momment ist es noch wakelig - insgesammt kommen dann 2 HDDs rein - also so wie jetzt ganz oben wird dann keine sein die kommen je Zwischenraum eine

Ausserdem wird das ganze ja später durxh die 5,25er Schächte vom Case zusätzlich stabilisiert

mfg



[supercopa]

@athlon super



[Athlon-64]

Danke

mfg



[Athlon-64]

Update...

Heut kam das Packet von MDPC - nur das Packet von caseking mit dem TJ07 ist immer nocht nicht das - mal nachfragen warum das (leider schon wieder) so lange dauert

mfg



[supercopa]

@athlon schöne sachen du da hast



[Athlon-64]

weiß ich

Update...

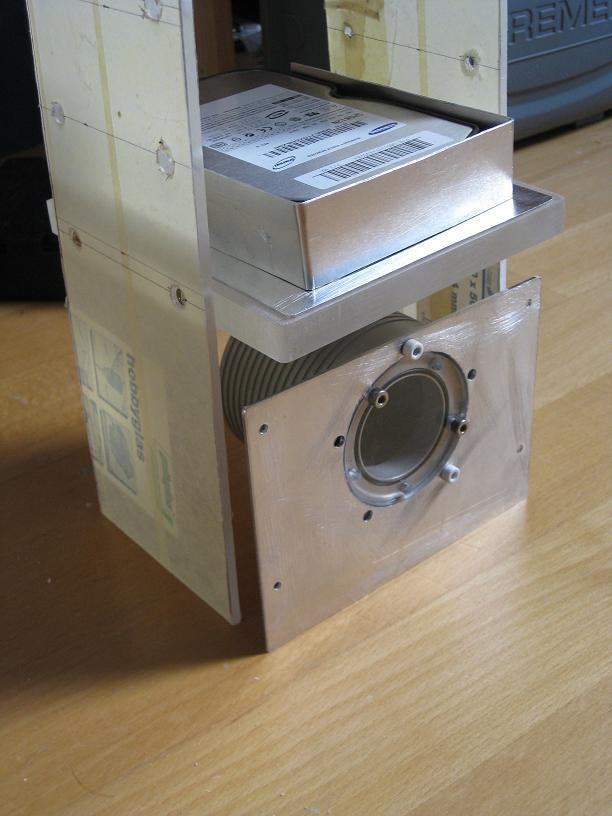

da ich von der Variante mit dem Diplay unter den HDD Mounts nicht 100%ig überzeugt bin hab ich noch eine andere Gebastelt - mit einer Aquatube

Hier mal ein kleiner Vergleich - welche Variante ich letztlich einbaue weis ich noch nicht - dazu muss ich erstmal sehn wie das ganze im Case aussieht

mfg



[RazOr #2Low]

die idee mit dem blech um die hdd find ich super. wird sicher noch lackiert oder ?



[at0mpssy]

Wow
Schöne Arbeit bisher...



[Athlon-64]

die idee mit dem blech um die hdd find ich super. wird sicher noch lackiert oder ?

na klar wirds lackiert

Wow
Schöne Arbeit bisher...

Danke

mfg



[Athlon-64]

Update ...

da das Case erst im laufe der nächsten Woche kommt überbrücke ich die Zeit dieses WE mit Kleinarbeiten

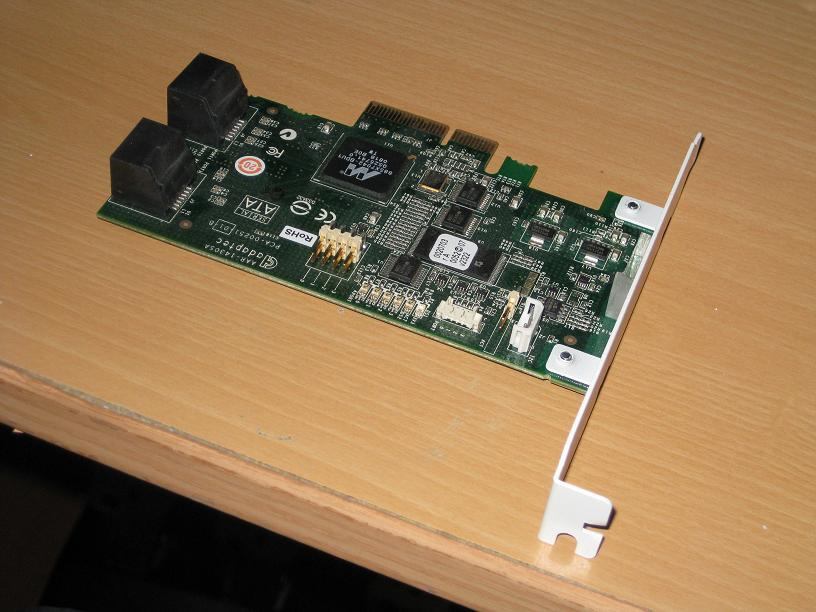

eventuell kommt ein Raidcontroller ins Case - dieser sieht nackt so aus:

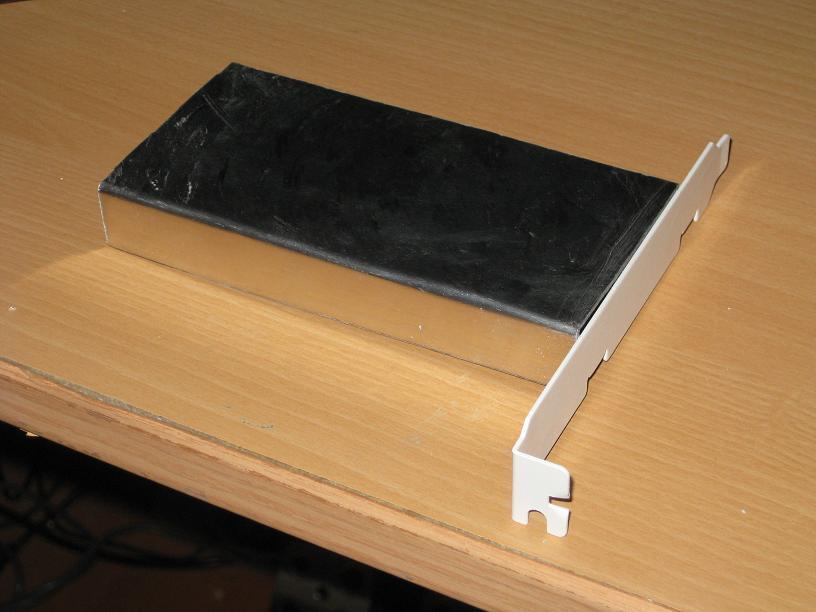

das grün passt absolut nicht zum schwarz blau Design - daher hab ich eine Verkleidung gebastelt - Hier 2 Bilder - noch ungeschliffen und unlackiert:

mfg



[NewJoker]

schöne abdeckung könnte aber vorne ncoh etwas begradigt werden oder?



[supercopa]

@athlon, respekt super Ideen du da hast



[sixtees]

Schön gefällt mir, Modding Pur!

pulvern - ich weiß nicht - da sieht man einerseits sehr gute Ergebnisse, andererseits auch sehr schlechte

Ich weiß wo es nur gute Ergebnisse gibt! Sorry konnte es mir nicht verkneifen



[Athlon-64]

schöne abdeckung könnte aber vorne ncoh etwas begradigt werden oder?

Danke .. das wird noch begradigt und schön gefeilt damits gut aussieht

@athlon, respekt super Ideen du da hast

Danke

Schön gefällt mir, Modding Pur!


Ich weiß wo es nur gute Ergebnisse gibt! Sorry konnte es mir nicht verkneifen

Ich werds mal lackieren und schaun wie aussieht - sollte das Ergebnis wieder erwarten schlecht werden werd ich weitersehn bezüglich pulvern

mfg



[Athlon-64]

Heute kam ein Packet von Caseking ... allerdings noch immer nicht das mit dem Case

Drin waren die Lüfter - sehen gut aus - nur der Sleeve ist schrecklich - wird aber ohnehin neu gemacht

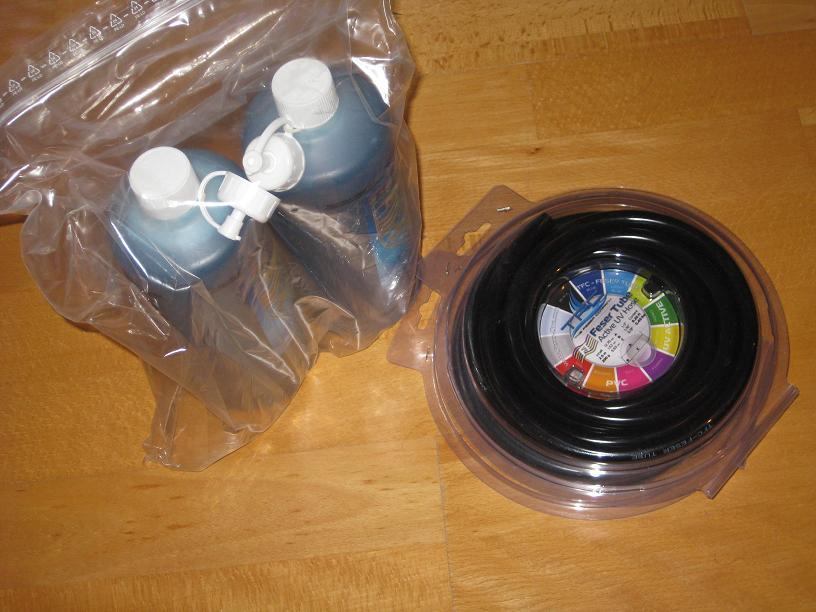

blaue Feser FLK und schwarzer 13/10er Schlauch

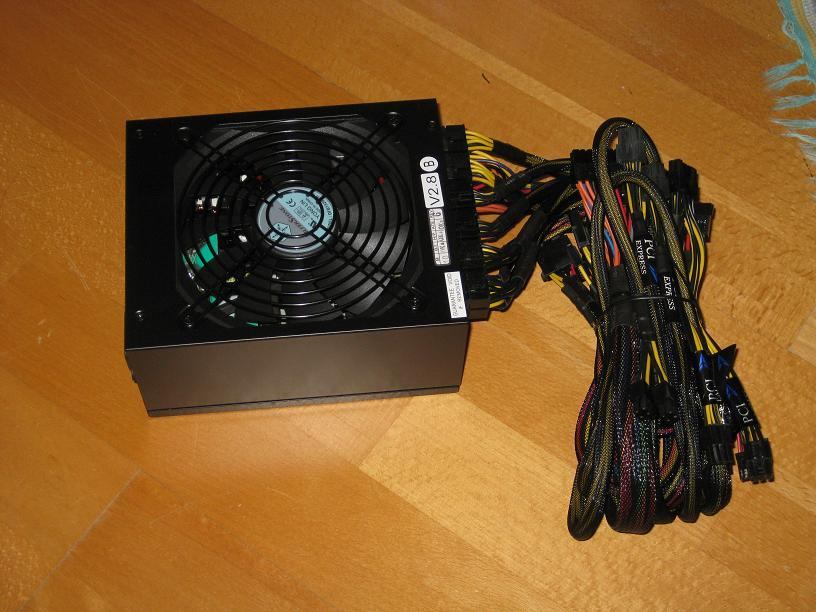

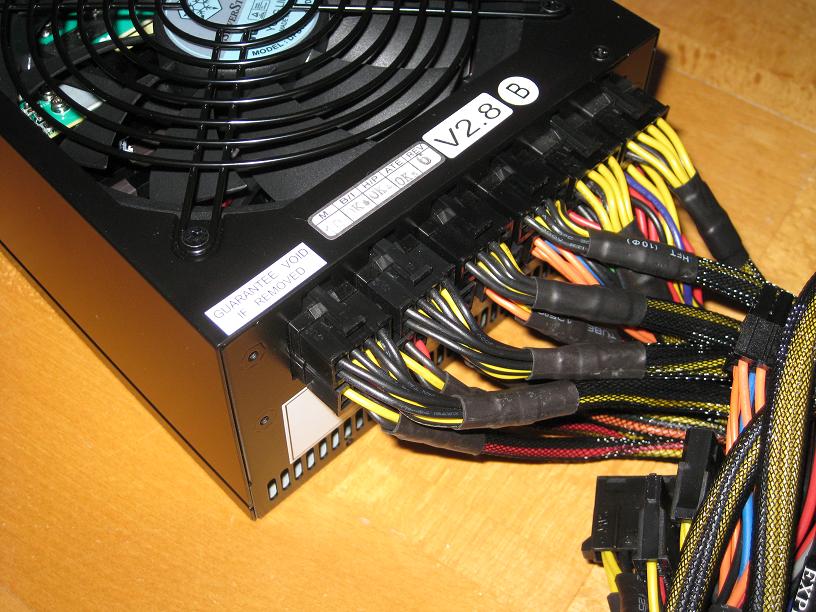

und das vollmodulare 1000Watt NT von Silverstone

mfg



[supercopa]

sehr schön das wird ne menge arbeit zum sleeven



[Athlon-64]

jap - freu mich schon

mfg



[supercopa]

das wird ne menge work..meins habe ich komplett sleeven lassen..hatte keine Lust darauf

ok bin ehrlich, keine Geduld dazu



[Athlon-64]

Sooo

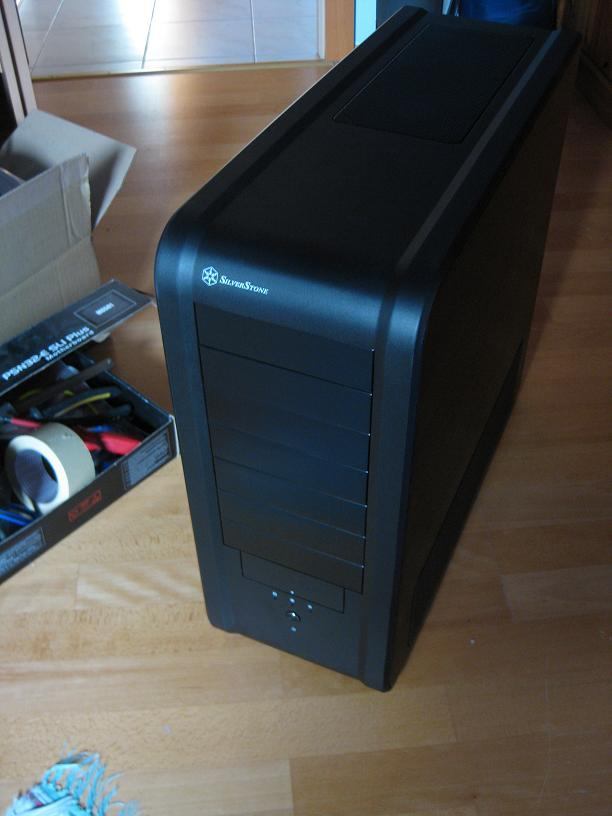

endlich kam der Postmann mit dem Case

Es hat wie scheinbar alle aktuellen TJs den potthässlichen Krater im Mainboardtray

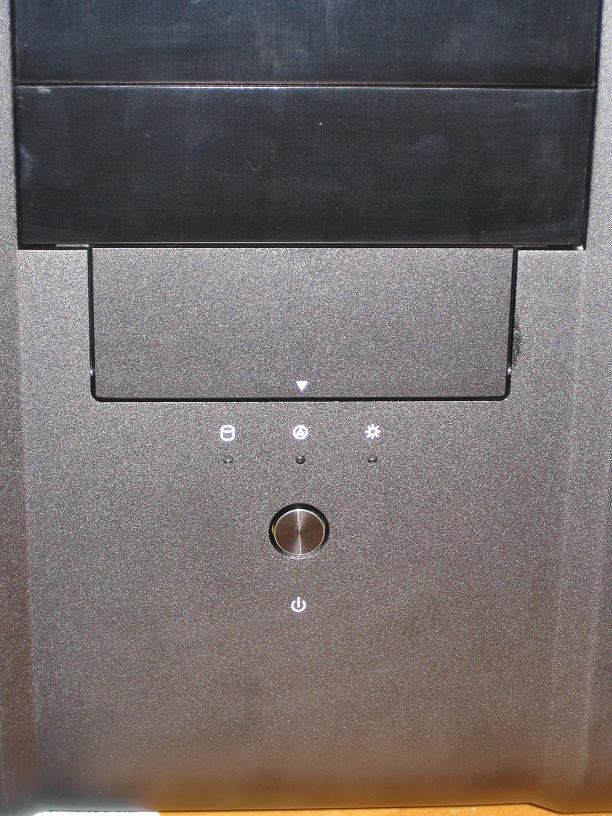

an der Front bin ich noch nicht ganz sicher ob ich den originalen Taster lasse ode einen blau beleuchteten Taster einbaue

mfg
